基坑支护

工程基本概况：

      1、支护工程量：10000㎡

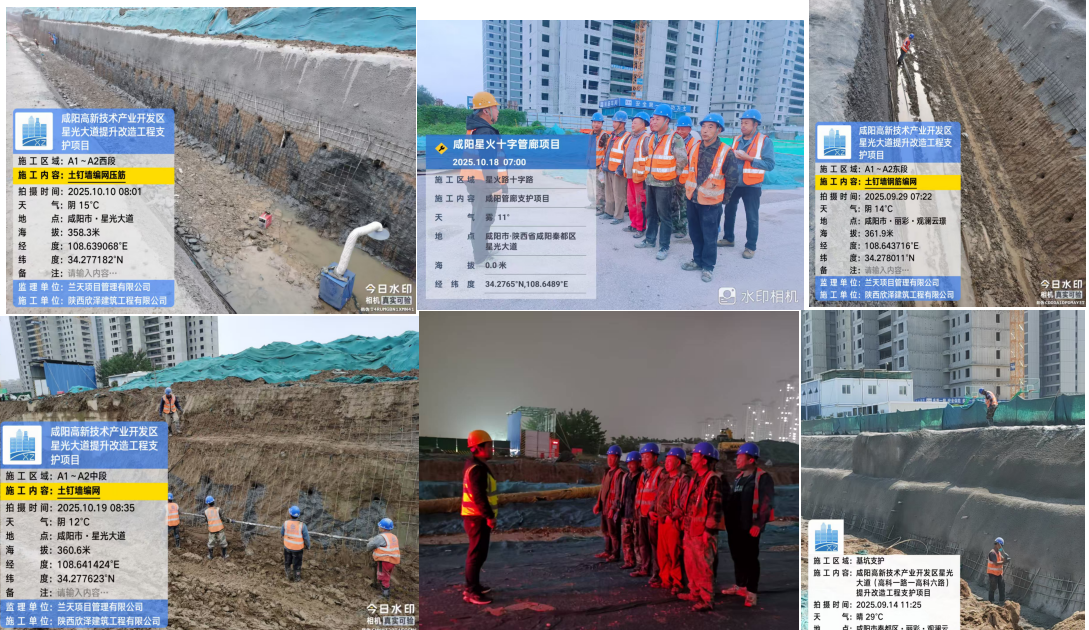

      2、支护设计情况：根据设计图纸，基坑支护采用土钉墙及护坡桩加锚索支护形式，放坡比例1:0.50。基坑采用明挖法，开挖按照支护要求自上而下分层，水平分段进行施工，土钉采用机械成孔，支护分为A1-A2，B1-B2段。

  咸阳高新技术产业开发区星光大道（高科一路-高科六路）提升改造工程位于咸阳高新技术产业开发区星光大道（高科三路-高科二路），根据最新横断面，（高科三路-高科二路）段缆线管沟位于南侧机非隔离带下，距中线11.5m；场地地面高程介于392.90～395.02m之间，采用85高程系。本次为（高科三路-高科二路）段缆线管沟基坑支护施工图设计，基坑长度约633.8m，基坑开挖深度为4.10～7.60m。基坑支护设计使用年限12个月。

        A1-A2段基坑开挖深度7.60m。土钉孔直径120mm，长度3m,钢筋直径18mm，上下两层，采用矩形布置，左右间距为1.0m，上下间距为1.3m。土钉墙体采用直径6mm双向钢筋网间距200mm，C20混凝土喷面，面层厚度80mm，均匀分布。

B1-B2段基坑开挖深度5.00m。土钉孔直径120mm，长度3m,钢筋直径18mm，一层，采用矩形布置，上下间距为1.3m。土钉墙体采用直径6mm双向钢筋网间距200mm，C20混凝土喷面，面层厚度80mm，均匀满布。
